Kogu protsess alates disainist kuni meditsiiniliste LCD-kuvarite masstootmiseni

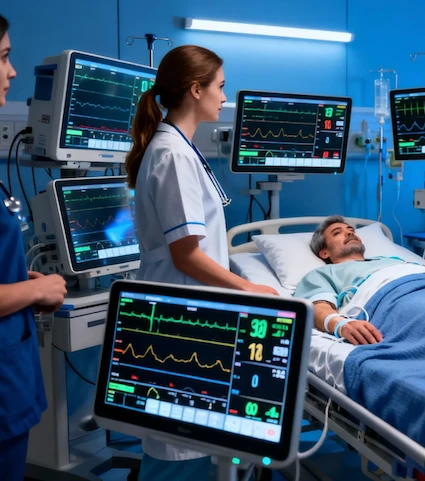

Hei, inimesed, kui olete meditsiiniseadmete maailmas-võib-olla töötate PACS-süsteemide, VÕI kujutise seadistuste või isegi patsiendimonitoride kallal-te ilmselt juba teate, et tavaline kontoriekraan seda lihtsalt ei lõika. Tõeline meditsiinilise kvaliteediga monitor peab saavutama sellised asjad nagu ühtsed halltoonid, püsiv heledus aastate jooksul ja vigade puudumine, kui kellegi elu sõltub sellest, mida arst näeb.

Erinevus tarbija LCD ja korraliku meditsiinilise LCD-ekraani (või meditsiiniliste TFT-kuvarite) vahel on tohutu. Räägime rangetest standarditest pildi täpsuse, ohutusreeglite ja pikaajalise{1}}kindluse osas. Täna tahan teile tutvustada, kuidas need meditsiinilised monitorid algsest ideest tegelikult jõuavad selleni, mida võite haiglas usaldada. See ei ole kiire flip; see on hoolikas, samm-sammuline protsess, mis ühendab kliinilised vajadused, projekteerimise, testimise ja hulga paberitööd. Põhimõtteliselt lähenevad sellele enamik tõsiseid tootjaid.

Kõik saab alguse tõelistest vestlustest. Ekraani suurust ja eraldusvõimet ei saa lihtsalt tühjast välja valida. Selle asemel räägite radioloogide, kirurgide, patoloogide{2}}inimestega, kes vaatavad neid pilte terve päeva.

Röntgeni-, CT- või MRI-d lugevate radioloogiatööjaamade puhul on peamine asi DICOMi 14. osa halltoonide standardite saavutamine, et peened varjundid ilmuksid õigesti. Operatsioonisaalis võivad kirurgid endoskoopiliste tööriistade selgeks nägemiseks soovida ülikiireid-värskendussagedusi, väikest viivitust ja võib-olla 4K-d. Voodiekraanid vajavad sageli puutetundlikku sisendit, kergesti-puhastatavaid-pindu ja asju, mida saab pidevalt desinfitseerimisvahenditega pühkida.

Nii et küsite selliseid asju nagu:

• Mis on see meditsiiniline ekraan, mis on mõeldud peamiselt{0}diagnoosimiseks, operatsiooniks ja kiireks ülevaatamiseks?
• Eraldusvõime: 2MP, 3MP, 5MP, 8MP?
• Kui hele see peab olema? 350 cd/m² üldkasutuseks, palju kõrgem mammograafia puhul?
• Puudutada või mitte puudutada? Veekindluse hinnang-?
• Kus see asub-heledate VÕI valguste või hämarate lugemissaalidega?

Nende vastuste põhjal koostate kindla spetsifikatsioonilehe, mis hõlmab optikat, mehaanikat, sisendeid (HDMI, DisplayPort jne), võimsust ja sihitavaid regulatsioone (IEC 60601-1, FDA kliirens jne). Kaasake reguleerivad inimesed viivitamatult – olen näinud, et projektid on kuude kaupa edasi lükatud, kuna keegi unustas varakult ühe põhistandardi.

Järgmine on tuum: tegelik TFT LCD-paneel.

Enamik meditsiinilise kvaliteediga monitore kasutab tänapäeval IPS{0}}tüüpi paneele, kuna need pakuvad laia vaatenurka (peaaegu 180 kraadi) ning halltoonide ja värvide ühtlust. Sellised tarnijad nagu LG, BOE meditsiiniliinid, Sharp, AUO ja Innolux loovad selle töö jaoks kohandatud versioone.

Otsustate selliseid asju nagu:

• Standardne LED-taustvalgustusega IPS või Mini-LED parema kontrasti ja sügavamate mustade toonide saavutamiseks (aitab märgata väikseid detaile tumedates kohtades).
• Suurus: 21,3" on endiselt kuningas radioloogia jaoks; 27-32" 4K kirurgia jaoks; portatiivsete seadmete jaoks väiksem.

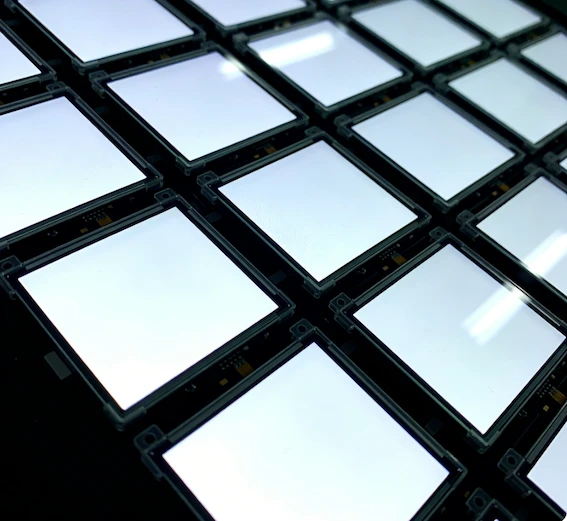

• Taustvalgustus: stabiilsed LED-id püsivate{0}}voolu draiveritega, et heledus liiga kiiresti ei langeks (sihiks 50,000+ tundi).
• Lisad: peegeldusvastased-katted, optiline liimimine peegelduste ja parallaksi vähendamiseks, ranged piksliteta-reeglid võtmetsoonides.

See on siis, kui lukustate kohandatud muudatused paneelitootja -spetsiaalse LED-sorteerimisega ühtlase heleduse, eellaaditud DICOM-kõverate-või muudetud draiverikiipide abil. Kui jätate kohandamisakna vahele, olete ummikus tavaliste asjadega, mis ei pruugi tõelise meditsiinilise LCD-ekraani jaoks läbida.

Siin muutub tavaline paneel meditsiiniliseks monitoriks.

Juhilaud saab hakkama raskuste tõstmisega:

• DICOM-i kalibreerimine: riistvaraotsingu tabelid reguleerivad halltoonid reaalajas, nii et kõver jääb kitsastesse piiridesse (maksimaalselt ±10% viga).
• Ümbritseva valguse andurid, mis reguleerivad automaatselt heledust{0}}üli kasulikud, kui ruumi valgustus muutub.
• Pikslite defektide kontrollimine: püsivara skannib ja maskeerib halvad pikslid, et neid ei kuvataks.
• Muud toredad-sisendid-: mitu sisendit pilt-pildis-, lukustatud OSD-menüüd, võrgu-põhine kaugkalibreerimine, varurežiimid.

Püsivara segatakse katsetega-kuumutustsüklid, elektrimüra, ESD-löögid-, kuna üks tõrge võib kriitilise skannimise sassi ajada.

Arstid vaatavad neid pikkade vahetustega, nii et mugavus loeb.

Optilised uuendused hõlmavad järgmist:

• -peegeldusvastased katted, mis vähendavad valgustite või akende pimestamist.
• Lainurgad, et pilt ei läheks kõrvale, kui vaatate küljelt.
• Ühtlane heledus kogu ekraani ulatuses (variatsioon alla 10-15%).
• Täpne värv, kui see on patoloogia või nahapiltide jaoks (madal ΔE, hea katvus).

Ergonoomika: VESA-kinnitused, reguleeritavad alused, õhukesed raamid kõrvuti--kõrvutamiseks, ilma ventilaatoriteta (puhas keskkonnas vaikne ja{2}}tolmuvaba).

Te ei saa saata ilma tõenditeta, et see peab vastu.

Tüüpilised kontrollid:

• Kiirendatud vananemine: kõrge kuumuse/niiskuse mõju simuleerib aastatepikkust kasutust.
• Heleduse vähenemise jälgimine: veenduge, et see langeks kümnete tuhandete tundide järel vähem kui 20%.
• Termošokid: tsüklid külmast kuumani, et tuvastada käivitusprobleeme.
• Täielik ohutus/EMC testimine vastavalt standardile IEC 60601.

Paljud ettevõtted seavad eesmärgiks MTBF-i üle 100 000 tunni ja lisavad hoiatusi, kui taustvalgus võib tuhmuda.

See osa võib kesta igavesti.

USA tee: tavaliselt II klass, nii et FDA 510(k) kliirens-näitab, et see sarnaneb olemasoleva tühjendatud meditsiinilise kuvariga, pluss DICOM-i, heleduse jms testiandmed.

EL: MDRi reeglid, sageli on vaja teavitatud asutust.

Muud turud: järgige kohalikke standardeid, nagu Hiina YY seeria.

Plaanige 6-12 kuud testimiseks ja esitamiseks – ärge oodake lõpuni.

Viimane miil: nende järjepidev tegemine.

• Sissetulevad kontrollid: paneelide automaatne optiline kontroll defektide või ebatasasuste tuvastamiseks.
• Iga-ühiku testimine: heleduse, kontrasti ja DICOM-kõvera mõõtmine kalibreeritud tööriistadega.
• Lõplik visuaalne kontroll: tuvastage kosmeetilised vead, proovige puudutust, kui see on komplektis.
• Täielik jälgitavus paneelipartiist tarnitud kastini.

Alles siis on teil usaldusväärsed meditsiinilised TFT-ekraanid haiglate jaoks või OEM-i integreerimiseks valmis.

Alumine rida: tugeva meditsiinilise kvaliteediga monitori loomine võtab kliiniliste, inseneri- ja vastavusmeeskondade vahel aega, täpsust ja meeskonnatööd. Võrreldes tarbekaupadega on see kallis ja aeglane, kuid kui seda õigesti teha, annab see arstidele selged ja usaldusväärsed pildid, mis tegelikult patsiente aitavad.

Kui proovite luua kohandatud meditsiinilise LCD-ekraani projekti,-olgu see siis suure-heledusega kirurgiline ekraan, diagnostiline radioloogiapaneel või midagi spetsiifilisemat-, võib Minghua ekraan olla vaatamist väärt. Keskendume kohandatud LCD-teenustele, mille katvus on üsna lai: diagnostika tööjaamad, OR/kirurgilised kuvarid, kliinilise ülevaate puuteekraanid, kaasaskantavad meditsiiniseadmed ja palju muud. Meil on kogemusi kõigega, alustades õige TFT-paneeli valimisest ja optilise sidumise lisamisest kuni täieliku DICOM-i seadistamiseni ja reeglites navigeerimiseni. Kas vajate konkreetseid suurusi, suurt heledust heledate ruumide jaoks, antimikroobset viimistlust või ainulaadset eraldusvõimet? Me kohandame lahendusi täpselt teie vajadustele vastavaks, ilma et peaksite-majja tööle minema. Kirjutage meile Minghua Display{8}}saadaval, me tahaksime vestelda, kuidas muuta teie idee millekski tootmisvalmis-. Teeme ekraanid, mis on tõeliselt olulised.
