Tugeva puutetundliku ekraaniga monitori tuum: miks parempoolne LCD-paneel on kõik erinev

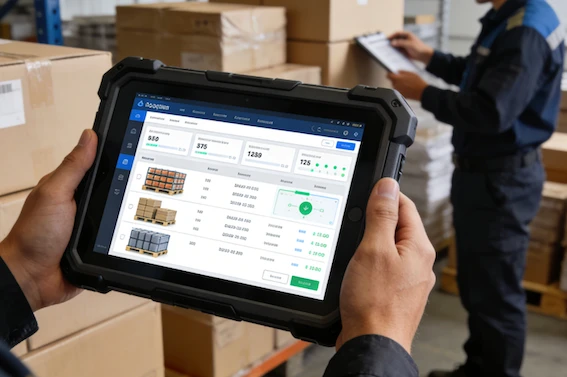

Hei kõik, kui töötate tööstusautomaatika, tootmise või mõnes muus valdkonnas, kus seadmed peavad rasketes tingimustes üle elama, olete tõenäoliselt tegelenud kuvaritega, mis lihtsalt ei pea vastu. Tolm, äärmuslikud temperatuurid, vibratsioon, otsene päikesevalgus{1}}need asjad tapavad tavalised monitorid kiiresti. See on koht, kus tuleb kasutusele vastupidav puuteekraaniga monitor. See pole lihtsalt uhke ekraan; see on loodud töötama ka siis, kui kõik muu ebaõnnestub.

Iga usaldusväärse vastupidava puuteekraaniga monitori keskmes on LCD-paneel. Paljud inimesed keskenduvad väliskestale või puutetehnoloogiale, kuid paneel peab ise toime tulema tõelise kuritarvitamisega. Selles postituses selgitame välja, mis muudab LCD-paneeli vastupidavaks kasutamiseks sobivaks, miks see nii oluline on ja kuidas see tavaliste tarbijaekraanidega võrreldes sobib. Olenemata sellest, kas projekteerite HMI-süsteeme, sõidukiliideseid või väliskioskeid, võib LCD-külje mõistmine säästa peavalu (ja raha).

Alustame põhitõdedest. Vastupidav puuteekraaniga monitor on loodud karmides keskkondades,-mõelge tehastele, ehitusplatsidele, sõjaväesõidukitele, kaevandustele, sadamatele, naftapuurtornidele või isegi välistingimustes kasutatavatele juhtpaneelidele. Need ei ole kontoriseaded; need on kohad, kus ekraanid puutuvad kokku pideva vibratsiooni, põrutuste, temperatuuri kõikumisega külmumisest kõrvetamiseni, tolmu, niiskuse ja ereda päikesevalguse käes.

Tavalised tarbijamonitorid? Nad lähevad sellistes tingimustes kiiresti jamaks. Taustvalgus tuhmub, paneel puruneb vibratsiooni mõjul, puudutus lakkab reageerimast kinnaste või mustusega või kogu asi uduseks. Seetõttu liiguvad tööstused jõuliselt tugevate lahenduste poole. Tööstus 4.0, IoT ja rohkemate tehase{4}}andmetega reaalajas on usaldusväärsed HMI-d (inim{5}}masinaliidesed) hädavajalikud. Hea vastupidav puuteekraaniga monitor võimaldab operaatoritel otse suhelda,-suumida skeeme, kohandada seadeid, logida andmeid-ilma sülearvutit välja tõmbamata või tõrgetega tegelemata.

Viimaste turusuundumuste põhjal (ja uskuge mind, olen uurinud palju tarnijate saite ja foorumeid), kasvab nõudlus kiiresti. Sellised ettevõtted nagu Xenarc, TRU-Vu, Beetronics ja Teguar pakuvad mudeleid IP67/IP69K-reitinguga, päikesevalguses{4}}loetava heledusega (1000+ nitit) ja laia-temperatuuriga (-30 kraadi kuni +85 kraadi). Need funktsioonid ei ole trikid; need on vajalikud tootmisliinide töös hoidmiseks või sõidukite ohutuse tagamiseks.

LCD-paneel on ekraani hing. Vastupidav puuteekraaniga monitor peab vastama spetsifikatsioonidele, mida tarbijapaneelid lihtsalt ignoreerivad. Siin on põhinõuete jaotus:

Esiteks lai temperatuurivahemik. Standardsed LCD-ekraanid töötavad vahemikus 0 kuni 50 kraadi. Tugeva seadistuse korral vajate -30 kraadi kuni +85 kraadi või laiemat. Miks? Välisvarustus talvel või kõrbes kuumuses, mootoriruumid sõidukites või külmhooned. Paneelid kasutavad spetsiaalseid vedelkristalle ja küttekehasid/kuivatiteid, et vältida külmumist, kondenseerumist või äärmuslikel juhtudel mustamist.

Teine kohustuslik on kõrge heledus. Päikesevalguse loetavuse jaoks räägime 800–1500 nitist või enamast (võrreldes 250–400 nitiga kontorimonitoridel). Paljud kasutavad suure-võimsusega LED-taustvalgustust koos automaatsete-heledusanduritega (ALS), mis reguleerivad käigu pealt. Optiline sidumine on siin tohutu,-see liimib puutetundliku klaasi otse LCD-ekraanile, hävitades õhuvahed, mis põhjustavad peegeldusi ja pimestamist. See suurendab kontrasti, vähendab peegeldusi kuni 90% ja muudab ekraani loetavaks isegi otsese päikese käes.

Järgmisena tuleb löögi- ja vibratsioonikindlus. Vastupidavad paneelid sisaldavad tugevdatud struktuure, põrutusi{1}}neelavaid kihte ja vastavad sellistele standarditele nagu MIL-STD-810 kukkumiste, vibratsiooni ja löökide jaoks. Paneel ise võib delaminatsiooni vältimiseks kasutada paksemat klaasi või spetsiaalseid liime.

Siis on keskkonnakaitse. Kuigi kogu monitori korpus on IP65/IP67/IP68 (tolmukindel, veejuga või sukeldumiskindel), aitab paneel kaasa optilise sidemega, et kõrvaldada niiskuspüüdjad ja kaitsekatted kemikaalide, kriimustuste või sõrmejälgede eest.

Tähtis on ka pikaealisus. Tööstusliku -klassi paneelide eesmärk on MTBF (keskmine aeg rikete vahel) 50 000–70,{5}} tundi-sageli 5–8 aastat pidevat kasutamist. Nad kasutavad soojusjuhtimiseks esmaklassilist LED-taustvalgustust (ilma elavhõbedata), laia vaatega IPS- või VA-paneele (178-kraadise nurga all, värvinihketa) ja madala võimsusega konstruktsioone.

Elektromagnetiline ühilduvus (EMI) on raskete mootoritega tehastes või sõidukites võtmetähtsusega. Headel paneelidel on häirete vältimiseks varjestus.

Puuteintegratsioon on tavaliselt projekteeritud mahtuvuslik (PCAP), mis tagab mitme{0}}puudutuse, kinnaste toe ja suure täpsuse-isegi mõne mudeli puhul paksude kinnaste või märgade käte korral.

Mitmed täiustatud protsessid muudavad lihtsa LCD-ekraani vastupidavaks metsaliseks:

Optiline sidumine on ilmselt suurim uuendus. See täidab LCD-ekraani ja puute-/katteklaasi vahelise tühimiku optiliselt selge vaiguga. See välistab peegeldused, parandab loetavust, tugevdab löögi vastu ja hoiab ära tolmu/niiskuse. Paljud parimad vastupidavad puuteekraaniga monitorid (nagu Xenarci või EIZO omad) lubavad seda kasutada sõjaväes või merenduses.

Kõrge{0}}ere LED-taustvalgustus + ALS hoiavad asjad kottpimedast lõõskava päikeseni nähtaval. Mõned lisavad parema kontrasti saavutamiseks kohalikku hämardust.

Lai{0}}vaatepaneelid (IPS) tagavad värvid ja selguse mis tahes nurga alt,{1}}mis on oluline, kui operaatorid vaatavad küljelt või ülalt.

Küttekehad ja uduvastane{0}}konstruktsioon takistavad kondenseerumist külmas/märjas keskkonnas.

Kaitsekatted suurendavad -kriimustusvastast, pimestamisvastast-, -sõrmejälgedevastast või keemilist vastupidavust.

Puutetundlikes seadistustes domineerib PCAP, kuna see on vastupidav, toetab kindaid ja töötab paksu katteklaasiga.

Paneme selle kõrvuti:

• Töötemperatuur- Tarbija: 0–50 kraadi ; Vastupidav: -30 kraadi kuni +85 kraadi (või parem)

• Heledus- Tarbija: 250–400 niti; Vastupidav: 800–1500+ niti, päikesevalgus-loetav

• Vastupidavus- Tarbija: tavaline plastikust raam; Vastupidav: tugevdatud, põrutuste/vibratsiooniga testitud (MIL-STD)

• Tihendamine- Tarbija: puudub; Vastupidav: IP65+ esiosa, sageli täisümbris

• Eluiga- Tarbija: 30 000 tundi; Vastupidav: 50 000–70,000+ tundi

• Puudutage valikut Usaldusväärsus- Tarbija: ainult paljassõrm-; Vastupidav: kinnas-ühilduv, multi-puudutus karmides tingimustes

• Maksumus- Tarbija: odav ettemaksuna; Vastupidav: kõrgem esialgne, kuid tunduvalt madalam pikaajaline -TCO (vähem asendusi, vähem seisakuid)

Matemaatika on lihtne: missiooni{0}}kriitilise seadistuse korral võib üks rike maksta tuhandeid tootmiskaotusi. Korralik vastupidav puutetundliku ekraaniga monitor tasub end kiiresti ära.

Tulevikku vaadates arenevad vastupidavad ekraanid kiiresti. Tööstus 4.0 ja servaarvutus toovad -saidil rohkem andmeid, nii et esile kerkivad suuremad eraldusvõimed (FHD kuni 4K), puutetäpsus ja mini{4}}LED-taustvalgustus tõhususe tagamiseks. Madala võimsusega-disainilahendused aitavad akutoitel-või kaugseadistusi ning ökostandardid nõuavad RoHS-i vastavust ja elavhõbedavaba{8}taustvalgustust.

Kohandamine on tohutult{0}}suurused 7" kuni 32"+, spetsiifiline kinnitus (paneel, VESA, avatud-raam) ja kohandatud sisendid (HDMI, DisplayPort, VGA pärand tugi).

Lõppkokkuvõttes taandub 80% vastupidava puuteekraaniga monitori edust LCD-paneeli kvaliteedile. Materjalid, protsesside juhtimine, range testimine-need pole asjad, millega tahaksite mängida.

See on koht, kus Minghua Display tuleb appi. Spetsialiseerunud LCD-tootjana keskendume kohandatud tööstuslikele{1}}paneelidele, mis on kohandatud vastupidavate rakenduste jaoks. Ükskõik, kas vajate laia-temp-mooduleid, suure-heledusega{5}}optilisi{5}}liimitud lahendusi, kinnas-ühilduvat PCAP-integratsiooni või täielikke kohandatud suurusi/eraldusvõimet, on meil asjatundlikkus.

Tegeleme kõigega alates töötlemata paneelide valikust ja taustvalgustuse projekteerimisest kuni kaitsekatete ja pikaajalise -tarnestabiilsuseni. Meie paneelide võimsusmonitorid tehastes, sõidukites, välisüsteemides ja mujal,-ehitatud kestma, MTBF-i näitajatega, mis taluvad -reaalset kuritarvitamist.

Kui olete originaalseadmete tootja, integraator või{0}}kasutaja, kes ehitab vastupidavaid puuteekraaniga monitore, võtke ühendust. Pakume tasuta näidiseid testimiseks, kiireks prototüüpimiseks ja paindlikuks MOQ-ks. Ei mingit küpsise-tegelikku kohandamist-, mis vastaks teie täpsele keskkonnale ja spetsifikatsioonidele. Saatke meile sõnum või külastagehttps://www.lcdonsale.com/. Räägime sellest, kuidas saaksime teie järgmise projekti karmimaks, säravamaks ja töökindlamaks muuta. Teie varustus väärib paneeli, mis ei katke.

Võtke kohe ühendust
